Блок питания Mastech – схема и ремонт

Блок питания Mastech HY5003-2

Лабораторный блок питания Mastech HY5003-2

Сегодня совсем простенькая заметка о устройстве и ремонте блоков питания Mastech. Эта китайская фирма массово и дешево выпускает измерительное оборудование, источники питания и подобные девайсы. Например, верой и правдой служит мне лет 10 мультиметр Mastech M-838. И никаких нареканий, хотя цена ему сейчас – менее 400 руб. Но вернемся к нашему источнику питания.

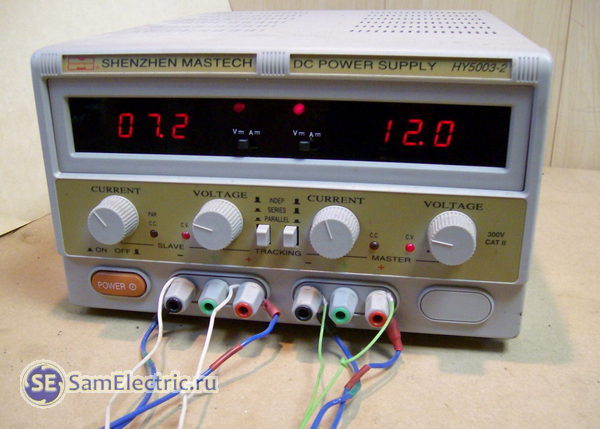

У меня на столе уже много лет исправно служит лабораторный блок питания Mastech HY5003-2 (на фото). Как следует из названия, у него имеются два независимых канала по 50 Вольт и с максимальным током 3 Ампера. Это одна из самых продвинутых моделей из всей линейки.

Описание всех моделей (инструкция по эксплуатации) этого источника питания будет ближе к концу заметки. Схема блока питания Mastech, которая может пригодиться в ремонте, также выложена в конце статьи.

Неисправность в общем-то простая – дребезг при установке напряжения. То есть проблема в регуляторе (потенциометре) одного из каналов. Это могло привести к печальным последствиям. Поэтому решил разобрать и разобраться, в чем дело, вооружившись фотоаппаратом.

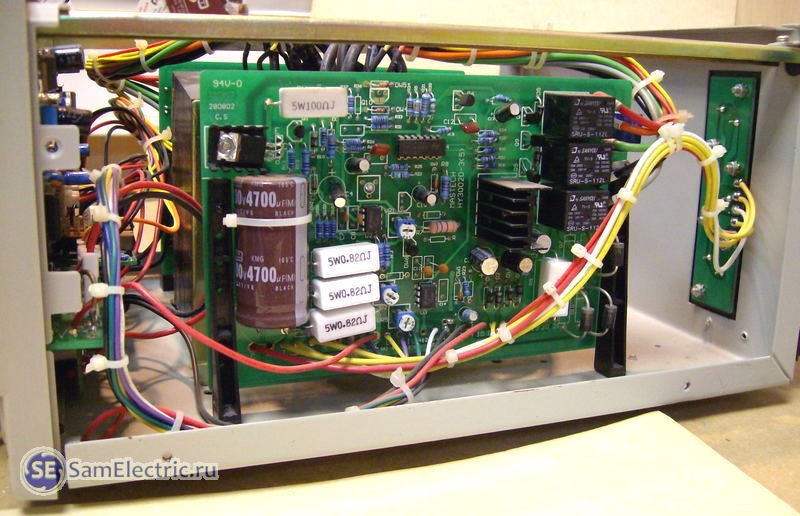

Внешний вид печатной платы Master-канала:

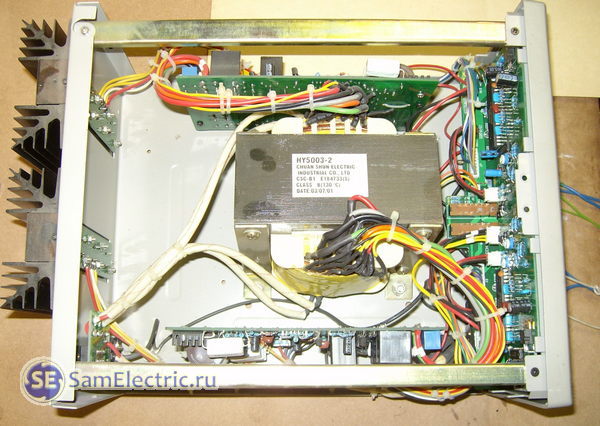

Источник питания MastechА вот вид на блок питания сверху. Массивный трансформатор занимает почетное место, как и в любом линейном блоке питания.

Трансформаторный блок питания

Трансформаторный блок питания

Люблю трансформаторные блоки питания с детства – просто, солидно и без помех!

Снимаем с передней панели плату светодиодной индикации.

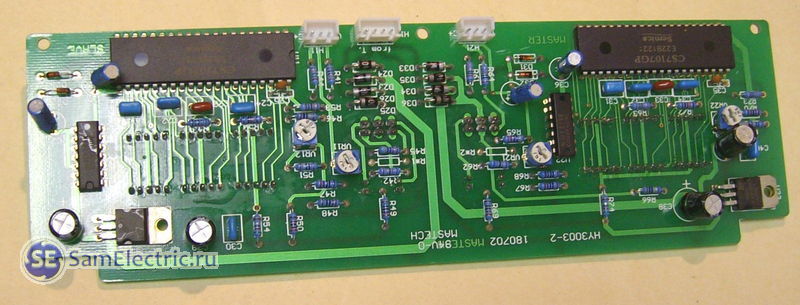

Плата индикации напряжения и тока - вид сзади

Плата индикации напряжения и тока – вид сзади

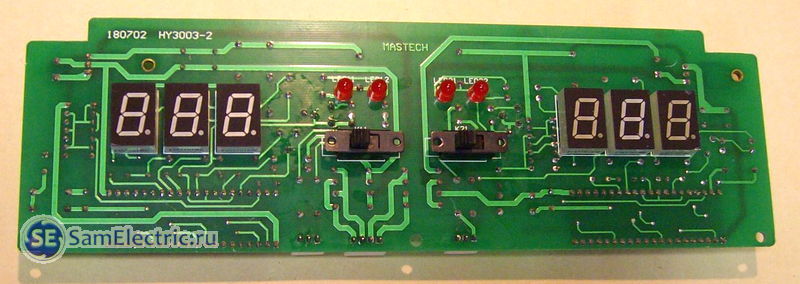

Плата индикации напряжения и тока - вид спереди

Плата индикации напряжения и тока – вид спереди

Вот мы и добрались до проблемного места – резисторы, естественно, китайские. Пропаиваем их самым тщательным образом.

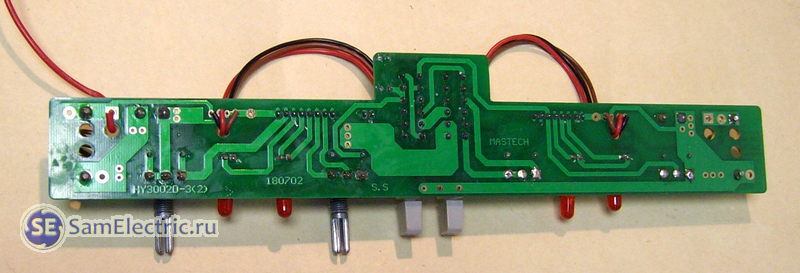

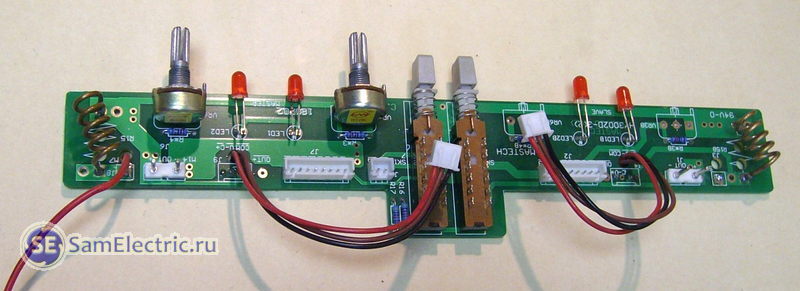

Плата управления блоком питания

Плата управления блоком питания

Конечно, лучше было бы сразу поменять их на более качественные аналоги, но таковых не нашлось.

Собираем в обратном порядке, и готово!

Теперь, как и было обещано  – инструкция по эксплуатации и электрическая схема источника питания Mastech.

Сдвоенный линейный лабораторный блок питания Mastech. Руководство по эксплуатации. / , pdf, 309.89 kB, скачан:1629 раз./

Схема этого лабораторного блока питания мне в данном случае не пригодилась, но если кому понадобится, то выкладываю:

Схема электрическая принципиальная блока питания Mastech / , pdf, 122.76 kB, скачан:4318 раз./




Рекомендую ещё:


Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5
(1 оценок, среднее: 5,00 из 5)
Загрузка...


Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)


5 комментариев
на “Блок питания Mastech – схема и ремонт”

  • АндрейNo Gravatar:

    У меня такой бп, когда включаешь мощный скачок тока даже без нагрузки. Не всегда правда

    Ответить
    • МихаилNo Gravatar:

      Это не бросок токи, а глюки амперметра. Проверял на своём: тока никакого нет, а на показометрах пляска святого Витта. Вольтметры начинают плясать в зонах включения релюшек, переключающих обмотки трансформатора (5-7 и 14-15 Вольт), хотя напряжения устанавливаются правильно и не изменяются сами по себе.

      Сейчас вожусь, предполагаемых причин – две. Первая – окисление паек из-за активного флюса (плата управления была залита слоем в два миллиметра); вторая – помехи по сетям питания, на которые АЦП реагирует подобным образом

      Помимо пропайки целесообразно установить блокировочные кондёры по 0,1 мкФ прямо на ножки питания микросхем АЦП.

      Ответить
  • ShuldNo Gravatar:

    У меня на работе источник питания HY5003-2.
    Приходится иногда ремонтировать.
    К сожалению, схем на него нет.
    Та, что приведена у Вас, значительно отличается.
    Например, для индикации в источнике используется микросхема icl7107, а не icl7106 как в приведенной документации.

    Ответить
    • SamElectricNo Gravatar:

      А скачки (входного тока) при включении питания бывают?

      Ответить
    • Валерий:

      Даташиты поглядите для начала – это одинаковые МС.. преобразователи аналог-цифра..
      У меня на работе такой же – при включении даже УЗО отхлопывает.. недавно померла индикация одного из каналов – придется лезть в кишочки..

      Ответить
