Лентопильный станок Prvomajska

Лентопильный станок Prvomajska. Восстановление схемы

То, что руки инженера должны быть чисты так же, как его душа – миф. Смею заверить, что грязные руки для практикующего инженера – обыденность! И сегодня в рубрике Промышленное расскажу, как и из какого состояния пару лет назад я восстанавливал с механиком-гидравликом станок для распиливания труб, швеллеров и другого металлического проката.

Станок называется лентопильным, поскольку режущий инструмент в нем – это ленточная пила. Простонародное название – труборезка, или отрезной станок.

Производился станок в прошлом тысячелетии в Югославии.

Шильдик ленточнопильного станка

Шильдик ленточнопильного станка. Такой же старый, как я? Но я в лучшем состоянии)

На заводе Prvomajska производились также токарные и фрезерные станки, много другого промышленного. Но с тех пор, как американцы в 1999 г. разбомбили на несколько частей Югославию, этот завод оказался в Хорватии, и сейчас влачит жалкое существование.

Но вернемся в настоящую реальность.



Первоначальный вид станка

Видим печальное зрелище:

лентопильный станок

Лентопильный станок Prvomajska перед модернизацией

Зрелище печальное не из-за качества фотографии и не из-за того, что у нас и такого не научились делать. Дело в том, что станок был полностью разграблен и разломан, а схемы, само собой, не было.

Как разобраться в этом, было совершенно непонятно:

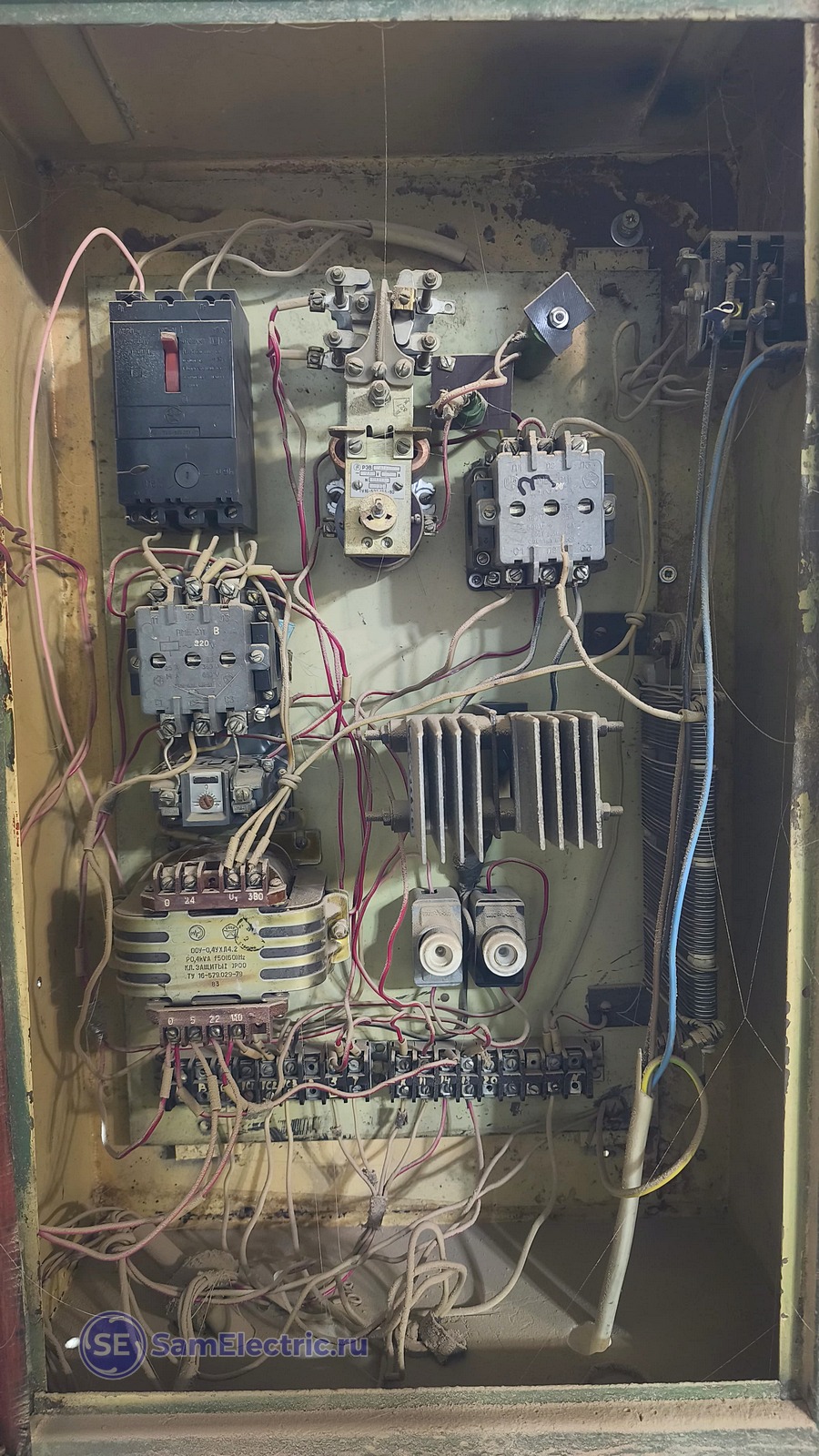

Первоначальная схема ленточнопильного

Первоначальная схема ленточнопильного станка Prvomajska

Даже применяя основополагающий принцип думающего человека – всё сложное состоит из простых элементарных частей – восстанавливать ЭТО смысла не было.

Хоть это и не мне решать, проще купить новый:

Да и гидравлика была – смесь крэша и трэша:

Гидростанция и гидроклапана

Гидростанция и гидроклапана ленточнопильного станка, первоначальное состояние

Поэтому, было решено всю электрику делать с нуля. А гидравлику попытаться восстановить.

Но прежде, чем я расскажу и покажу, что получилось, немного теории.



Принцип работы лентопильного станка

При запуске двигателя включается гидростанция. Затем устанавливаем заготовку на место реза, зажимаем её в гидравлические тиски.

Пила вращается от двигателя, и закреплена вместе с ним на роге, или верхней наклонной части, не знаю, как назвать.

Вот место, где должен стоять двигатель (виден ответный шкив редуктора):

Перемещение пилы - место двигателя и концевой

Перемещение пилы – место двигателя и концевой верхнего положения

Справа по центру виден концевой верхнего положения. Он определяет верхнюю точку пилы. Когда он активен, цикл реза завершён.

Ленточная пила вращается на определенной скорости и очень медленно опускается. Происходит разрез, который может длиться долго – более 1 минуты. Зависит от установок, сделанных оператором. А установки зависят от толщины металла и состояния полотна пилы.

Пила опускается до нижнего концевого, и рез считается завершенным.


А что там свежего в группе ВК СамЭлектрик.ру?


Подписывайся, и читай статью дальше:

Внизу - концевой нижнего положения

Внизу – концевой нижнего положения пилы

Все основные перемещения, в том числе опускание пилы реализованы с помощью гидравлики:

Гидравлические клапана - приводы

Гидравлические клапана – приводы перемещения. Уже почищены и восстановлены.

Каждый клапан питается напряжением 220 В переменного тока, но внутри стоит диодный выпрямитель.

По трубкам от клапанов можно отследить, к какому цилиндру идут масляные шланги, и сделать вывод о назначении и функции клапана.



Сборка электрической схемы

Как собираются и функционируют подобные схемы – я не раз рассказывал на блоге в этой рубрике (Промышленное). Поэтому, приступим:

Процесс сборки станка

Процесс сборки станка и монтаж электрической схемы

Время опускания пилы регулируется гидравлическим вентилем, а скорость движения пилы было решено регулировать с помощью преобразователя частоты Vacon.

Монтаж электросхемы

Монтаж электросхемы и преобразователя частоты



Схема ленточнопильного станка

Схему, которую я собрал вновь, публикую:

Схема лентопильного станка

Схема электрическая ленточнопильного станка на преобразователе частоты

Итак, силовая часть состоит из:

  1. Двигателя пилы М2, который питается через преобразователь частоты (ПЧ),
  2. Двигателя гидростанции М1 (гидронасос),
  3. Двигателя М3 насоса охлаждающей жидкости.

Схема управления питается через однополюсный автомат QF2. Самый главный и опасный минус этой схемы – в ней нет разделительного трансформатора. Поэтому все части схемы всегда находятся под напряжением. В оригинальной схеме трансформатора тоже не было. Другое оправдание – приводы гидравлики питаются напряжением 220 VAC.

Разбираем схему, идем слева направо.

Гидронасос включается в первую очередь, схема включения магнитного пускателя КМ1 – стандартная. Далее, через такую же схему включается реле KV3 и зажимаются тиски (клапан YV3), фиксируя предварительно установленную заготовку.

Обратите внимание, питание клапаном идет напрямую через автомат QF2, а все остальные цепи – только при условии включения гидронасоса.

Далее нажимаем кнопку Цикл, и при условии, что пила находится в верхнем положении (активирован концевой SQ1), включается контактор КМ3.

Можно немного покурить, дальше всё происходит в автомате.

Этот контактор включает своими силовыми контактами подачу охлаждающей жидкости (мотор М3), одним слаботочным ставит себя на подхват, вторым – запускает ПЧ (подает сигнал на вход RUN).

Итак, пила начала движение. Это происходит плавно, поскольку частотник позволяет сделать плавный разгон. В данном случае – 3…5 сек. Когда нужная скорость достигнута, замыкаются выходные контакты реле RO1 внутри ПЧ (пояснения – на схеме, в инструкции и в комментариях).

Включается реле KV2, и своим контактом включает клапан опускания пилы.

При включенной гидростанции пилу можно поднять и опустить вручную, это нужно для настройки.

Когда пила опускается до конца вниз, замыкаются контакты концевика SQ2, и включается реле KV3.2, становясь на самоподхват.

Почему такое название реле? Так сложилось исторически. А чем отличаются пускатели, контакторы и реле – я подробно рассказал здесь.

Через контакты реле KV1 включается клапан подъема, который продолжается до тех пор, пока не разомкнутся контакты SQ1. Всё, оператор разжимает тиски, устанавливает трубу для нового реза, и нажимает Цикл.

Скорость пилы можно менять переключателем, см. схему.



Выводы

Станок приносит прибыль – он ежесменно режет на куски трубы различного диаметра для нужд ЖКХ. Состояние его за почти 2 года работы, конечно, ухудшилось, но за это время я только поменял кнопки управления.

Я не питаю иллюзий, схема станка понадобится ничтожному проценту моих читателей. Всё же, если появятся вопросы по этому станку, или подобным – задавайте их в комментарии!



В работе

Был на днях в гостях у Prvomajska, сделал фото:

Станок. Вид сзади

Станок ленточнопильный. Вид сзади

Станок. Вид со стороны оператора

Станок. Вид со стороны оператора, спереди


Рекомендую ещё:


Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5
(2 оценок, среднее: 5,00 из 5)
Загрузка...


Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.


11 комментариев
на “Лентопильный станок Prvomajska – переделка схемы”

  • КостикNo Gravatar:

    Врятли буду такое делать, но почитал с интересом.
    Много интересных идей!

    Ответить
  • KipovetsNo Gravatar:

    Спасибо за очередную интересную статью, моя любимая промышленная тема 🙂
    Возникли вопросы:

    1) Почему клапаны были запитаны через однополюсный автомат напрямую, а не как вся схема через блок-контакт КМ1? Не могу сообразить, как это влияет на работу схемы.

    2) Кнопки для ручного управления “вверх” и “вниз” нужны только для пусконаладки, насколько я понимаю. Если при работе в автомате неопытный оператор нажмет на кнопку “вверх”, при движении станка вниз, не приведет ли данное действие к поломке механизма(насос, гидроцилиндр)?

    3) Интересно почему на шильдике надписи на немецком? Возможно производили в Югославии на продажу в Германию?

    4) Немного не по теме, вроде Хорватия отсоединилась где-то в 91-м году. В 99-м было Косово.

    Ответить
  • KipovetsNo Gravatar:

    На первый вопрос думаю, ответ нашел :). Чтобы не перегружать маломощный блок-контакт тремя клапанами с не очень маленьким пусковым током. Я прав?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Спасибо, мне приятно, что есть единомышленники и соратники)
      Отвечаю.
      1) Правильно. Клапаны (т.е. пневматические приводы) запитаны через автомат, поскольку через НЗ контакты кнопки Стоп питать их необходимости нет. Цепи управления, которые управляют этими клапанами, обестачиваются при нажатии Стопа, с точки зрения безопасности этого достаточно.
      Кроме того, контакты кнопки Стоп, если через них будет идти ток клапанов (да, большой пусковой), будут подгорать, и КМ1 через время не сможет включаться.

      2) Да, тут бы надо поставить блокировку. Однако, эксплуатация показала, что в этом нет необходимости – операторы люди адекватные. Я пробовал, поломки не происходит, хотя конфликт происходит…

      3) 4) это уже политические вопросы, наше дело – техника)))

      Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Добавил в конце статьи пару свежих фото.

    Ответить
    • KipovetsNo Gravatar:

      Спасибо за ответы. С нетерпением жду новых статей на Вашем сайте. Успехов!

      Ответить
  • сомNo Gravatar:

    Александр про частотный преобразователь поподробнее расскажи пожалуйста, если не трудно

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      В данном случае ПЧ настраивается на конкретный двигатель, тут никаких особенностей.
      По запуску – используется стандартный вход Run.
      По скорости – используется вход, запрограммированный на фиксированную скорость.
      И выходное реле запрограммировано на достижение целевой скорости.

      Подробнее нужно смотреть в инструкции к конкретному частотнику.

      Ответить
      • сомNo Gravatar:

        угу, ясно, по скорости не понятность была

        Ответить
  • ДенисNo Gravatar:

    Фундаментально.

    Вот только как по мне – схема электрики мягко говоря не простая, да и гидравлики тоже. слишком много деталей которые могут сломаться, гидравлика вещь капризная весьма.

    Да и не проще трубы резать сабельной пилой или болгаркой ? (лучше первой) или они по сотни три труб в день разрезают ?

    станок вроде как почистили – уже плюс.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Сотни резов в день, диаметр до полуметра.
      Схему я существенно упростил, исходная была гораздо сложнее.

      Ответить
